目前公司生產的常規顎式破碎機，能夠適應的溫度范圍在-20°到40°之間，超過上述的溫度范圍，主機會發生一系列問題，尤其是在低溫條件下，由于鋼材自身的特點，非常容易發生低溫冷脆現象，抗沖擊性能大大降低。近期國外有些用戶要求設備使用環境溫度最低-40°，我們來看看顎破一些關鍵零件的低溫特性。由于焊縫對低溫比較敏感，針對低溫條件，顎破的架體采用分體模塊組合結構，這種架體結構通過銷和螺栓連接，沒有焊接位置，避免了焊接容易產生的各種問題。為保證主機在-40°環境溫度能正常工作，所用材料在-40°時的沖擊功值Akv應大于等于27J（相當于常溫狀態下Q235的沖擊功值）。

　　1.側墻板—材料Q345E，具有良好的低溫沖擊性能，-40°時Akv≥34J；

　　2.前墻、后墻—材料ZG20Mn，具有良好的流動性和焊接性能；常用于大型鑄件原材料，-40°時Akv≥27J。

　　夏比沖擊試驗結果

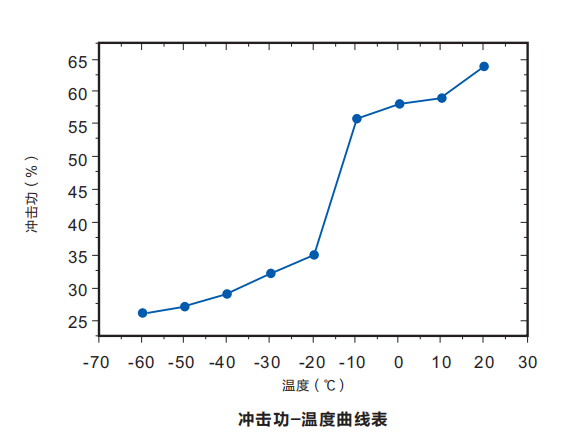

　　從20℃至-60℃溫度區間，每10℃做一組沖擊試驗，不同溫度下的沖擊功見表，沖擊功隨溫度變化曲線如圖所示。

　　可以看出，隨著溫度的上升，沖擊功呈逐漸上升的趨勢，但溫度從-10℃降到-20℃時，沖擊功出現了一段較為明顯的下降，其余階段沖擊功變化趨勢較為平緩，為了進一步明確沖擊功的轉變溫度點，在-10℃至-20℃之間，每2℃做一組沖擊試驗，試驗結果見表，沖擊功隨溫度的變化曲線如圖所示。

　　3.動顎體—材料ZG20Mn，現有鑄件動顎體普遍采用ZG270-500,屬于中碳鋼，碳含量越高，低溫脆性越明顯，低溫環境中不適合選擇ZG270-500。

　　4.偏心軸—材料42CrMo，屬于超高強度鋼，具有高強度和韌性，淬透性也較好，無明顯的回火脆性，調質處理后有較高的疲勞極限和抗多次沖擊能力，低溫沖擊韌性良好。顎破目前主軸主要材料是40CrMnMo，其低溫沖擊韌性一般，-40°環境下不建議選用。
