概述：

超聲波篩分系統是一種簡單實用，可靠的篩分系統，是當前網眼堵塞的最有效的解決方法。可廣泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，具有篩分過濾精度高、網孔不堵塞等特點，真正解決了因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。

用戶希望高速篩分又不堵塞網眼。常規方法單純采用振動/搖動技術來排除異物進行篩分，超聲波篩分除了上述常規方法之外，可以在微米范圍內將振蕩力均勻地傳輸至網面上。利用這種技術可以減少篩面與物料之間的磨擦，減少網眼堵塞。與常規篩分機相比，一次篩凈率和總體篩分效率都大大提高，可保證在篩分過程中，網孔長期不堵塞。根據材料顆粒結構的不同可以大幅提高生產率，而且在保證長期高效篩分的同時，也延長了篩網使用壽命。

超聲篩分系統用于微米范圍的篩分，可大幅度提高100um以下篩網物料的透網率。

結構：

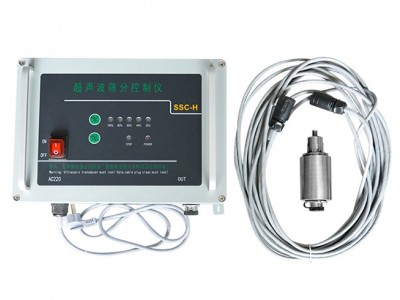

1   超聲波控制儀：38KHz 高頻超聲波發生器。內置微電腦芯片，可根據超聲波的不同狀態進行全程頻率自動跟蹤，無需人工調整，操作簡潔方便。

2   高頻連接線：超聲波振蕩器與超聲波控制儀之間采用電纜連接。

3   連接器：航空接插件。

4   轉換器：高頻超聲波轉換器件。

5   超聲波網架：由外網架與共振環組成。

6   篩網：適用10目~635目。

工作原理：

超聲波篩分系統由超聲波控制儀、轉換器、共振環組成。超聲波控制儀產生的高頻電振蕩由轉換器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲振動，既可防止網孔堵塞，又可使篩分機提高產量和質量。

一般技術數據：

超聲波控制儀（電超聲產品）：

1   電源：交流220V±10%   50~60Hz

2   整機電流：≤ 1A

3   高頻電流：≤ 0.8A

4   工作頻率：38KHz

5   模式：連續5種方式,脈沖5種。

6   最高環境溫度：50度。

7   接線方式：插頭式，易于插接，方便更換。

操作說明：

1   根據所篩物料不同，旋振篩內部的偏心錘設定角度及方向有所不同，所以在設備供電之前應事先對其調整。

2   超聲波控制儀與旋振篩分別供電，超聲波電源為單相供電，旋振篩為三相供電（需可靠接地）。

3   超聲波控制儀與轉換器的引線通過插頭連接。請按照超聲波控制儀連接線標示，插入接口并鎖緊，使超聲波控制儀與機體超聲波接口正確連接。

4   超聲波控制儀面板上設有“ 強度/停止”和“連續/脈沖”兩個按鍵，另外有一LED窗口來顯示工作狀態。

5   超聲波控制儀設有10種工作模式，用戶可根據需要進行選擇：

5.1 “強度/停止”鍵：此鍵用來調節超聲波系統輸出的強弱，面板上有20%，40%，60%，80%，100%的字樣和對應的LED指示燈，20%最弱，100%最強，每按下此鍵一次會升高一次檔位，到100%之后再從20%循環轉換。

5.2   “連續/脈沖”鍵：按下此鍵會從連續模式轉換到脈沖模式，如想再恢復到連續模式再按一下此鍵即可。再脈沖模式下也可通過“強度/停止”鍵來控制強弱。

安裝：

1   機器安裝前，首先按照裝箱單檢查零部件是否完整齊全。

2   按照安裝圖進行設備安裝，基礎應有足夠的剛度和強度，以支承振動篩的全部靜負荷和動負荷。安裝時，確保篩機在水平位置。

3   確保篩機與料斗、溜槽等非運動件之間應保持最小75mm的間隙。

4   超聲波電源為AC220V、50Hz。檢查AC220V電源，是否正常。

5   超聲波控制儀與轉換器的引線通過插頭連接。請按照超聲波控制儀連接線標示，插入接口并鎖緊，使超聲波控制儀與機體超聲波接口正確連接。

6   旋振篩及超聲波控制儀要可靠接地。

調試與試運行：

1   檢查電源及各電氣連接確保正確可靠，并空載開機運行5分鐘。

2   調整上下重錘的角度和配重塊的重量，使網面物料的運行軌跡符合用戶使用要求。調整后鎖緊上下重錘的緊固螺栓。

3   確認超聲波控制儀與轉換器連線接好，接通超聲波控制儀的電源，選擇所需要的振動模式。用手觸摸網面應有明顯振感。
