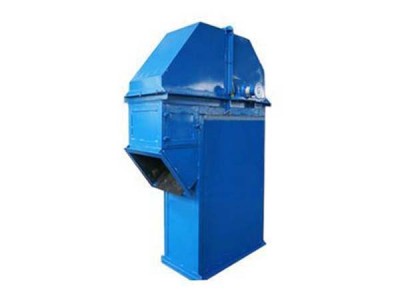

TD型按JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式、較新型。斗式提升機適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小的散裝物料，如糧食、煤、水泥、碎礦石等，提升高度最高40m。TD型斗式提升機備有四種料斗：Q型（淺斗）、H型（弧底斗）、ZD型（中深斗）、SD型（深斗）。

　　2.基本結構：

　　TD型斗式提升機由運行部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成，適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。

　　TD型斗式提升機結構形式：TD型斗式提升機的傳動裝置有兩種形式分別配有YZ型減速器、ZQ(YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊、重量輕，而且其內部帶有異性輥逆止器，逆止可靠。該減速器噪音低、運轉平穩，并隨主軸浮動，可消除安裝能力。

　　3.主要特點：

　　1)驅動功率小，采用流入式喂料、誘導式喂料、大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少。

　　2)提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。

　　3)運行可靠性好，先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升高度高，提升機運行平穩，因此可達到較高的提升高度。

　　4)使用壽命長，提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有灑落，減少了機械磨損。
